CAVEAUX ELEMENTS

Fabriqués en plusieurs blocs et crées pour faciliter les accès difficiles dans les cimetières (encombrement faible) et simplifient la pose par les marbriers.



 PRODUITS MODULAIRES ET PLUS LEGERS = MANUTENTION AISEE





C A V E A U X     E L E M E N T S     S I M P L E S
 ELEMENTS                                                              DIMENSIONS EXTERIEURES en cm  POIDSS  POSSIBILITES DE FERMETURES  OUVERTURES ELEMENTS PHOTOS
TAMPONS RELIEFS  PLAQUES ELEMENTS  et QUANTITES
L.  l. H.

 Dalle de fond

 (caveau petit modèle)

 95 75 3 51 kg A assembler avec la case intermédiaire
 Fonds 230 100 55 730 kg 230 x 100 x 8 89 x 43 x 2.5 x5 pcs dessus FOND DE 55 N°1 - CCV SARL
230 100 34 540 kg 230 x 100 x 8 89 x 43 x 2.5 x5 pcs dessus FOND DE 34 N°1BIS - CCV SARL
242 100 67 795 kg 210 x 95 88 x 44 x 3 x5 pcs dessus  FOND 100X242
 Intermédiaires 95 74 43 120 kg 88 x 67 x 3 67.5 x 44.5 x 3 x2 pcs  dessus
230 100 55 520 kg 230 x 100 x 8 89 x 43 x 2.5 x5 pcs totale  INTERMEDIAIRE DE 55 N°2 - CCV sarl
230 100 28 240 kg 230 x 100 x 8 89 x 43 x 2.5 x5 pcs totale INTERMEDIAIRE DE 28 ou 30 N°3 - CCV sarl
230 100 30 ----  kg 230 x 100 x 8 89 x 43 x 2.5 x5 pcs totale
242 100 62 630 kg 210 x 95 88 x 44 x 3 x 5 pcs totale INTERMADIAIRE 100X242
 Sanitaires 230 100 28 240 kg 230 x 100 x 8 89 x 43 x 2.5 x 5 pcs dessus SANITAIRE DE 28 N°4 - CCV sarl
242 100 70 695 kg 210 x 95 88 x 44 x 3 x 5 pcs dessus INTERMEDIAIRE ET SANITAIRE 100X242
242 100 62 630 kg 242 x 100 88 x 44 x 3 x 5 pcs pleine ouverture
 Sanitaires avec marche  230 100 26 260 kg 200 x 100 x 8 86 x 43 x 2.5 x4 pcs dessus SANITAIRE DE 26 AVEC MARCHE N°4 - CCV sarl
230 100 75 730 kg 200 x 100 x 8 86 x 43 x 2.5 x4 pcs dessus SANITAIRE 75 AVEC MARCHE - CCV sarl
 Sanitaire avec marche mixte 230 100 75 680 kg 200 x 100 x 8

86 x 43 x 2.5

82 x 64 (porte)

x4 pcs

x1 pcs

 dessus et devant SANITAIRE DE 75 AVEC MARCHE MIXTE - CCV sarl
 Sanitaire mixte  230 100 75 660 kg 230 x 100 x 8

89 x 43 x 2.5

82 x 64 (porte)

x5 pcs

x1 pcs

 dessus et devant  SANITAIRE 75 MIXTE - CCV sarl
 Sanitaire prédalle avec marche 230 100 75  880 kg -----  82 x 64 (porte) x1 pcs devant par porte SANITAIRE 75 PREDALE MARCHE - CCV sarl

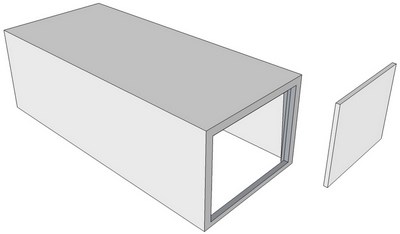

 Sanitaire prédalle 230 100 75 890 kg  ----- 82 x 64 (porte) x1 pcs devant par porte SANITAIRE 75 PREDALLE - CCV sarl
 Sanitaire ouverture totale 230 100 75 690 kg 230 x 100 x 8 89 x 43 x 2.5 x5 pcs totale SANITAIRE 75 OUV TOTALE - CCV sarl





C A V E A U X     E L E M E N T S     D O U B L E S
ELEMENTS                                          DIMENSIONS EXTERIEURES en cm PPOIDS    POSSIBILITES DE FERMETURES   OUVERTURES ELEMENTS  PHOTOS
L.   l.   H.  TAMPONS RELIEFS    PLAQUES ELEMENTS  et QUANTITES
 Fond 232 166 60 1020 kg -----       FOND 232X166
 Intermédiare 232 166 55 590 kg  ----- 154 x 25 x3.5  x 8 pcs    INTERMEDIAIRE 232X166

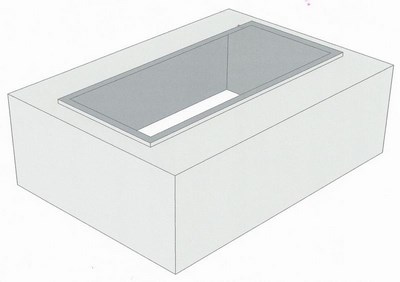

 Sanitaire 232 166 76 1200 kg 200 x 95 x 6 154 x 25 x 3.5  x 8 pcs centrée 190 x 80 cm  SANITAIRE 232X166





C A V E A U X     E L E M E N T S     T R I P L E S
ELEMENTS                                          DIMENSIONS EXTERIEURES en cm  PPOIDS    POSSIBILITES DE FERMETURES   OUVERTURES ELEMENTS  PHOTOS
L.   l.   H.  TAMPONS RELIEFS   PLAQUES ELEMENTS  et QUANTITES
 Fond 245 190 67 1500 kg -----     dessus  FOND 245 X190
 Intermédiaire 245 190 64 950 kg  ----- 22.5 x 6 x 12 pcs dessus INTERMEDIAIRE 245X190
 Sanitaire 245 190 73 1800 kg

200 x 95 x 6

 22.5 x 6 x 12 pcs centrée 187 x 79 cm  SANITAIRE 245X190



SCHEMAS
74 x 95   100 x 230   100 x 242   166 x 232   190 x 245







1 ou 2 places

1-2-3 ou 4 places hauteurs

EXEMPLES DE DISPOSITIONS

   2 ou 3 places

4 places (2x2) - 6 places (3x2)

ou 8 places (4x2)



6 places (2x3)

ou 9 places (3x3)
